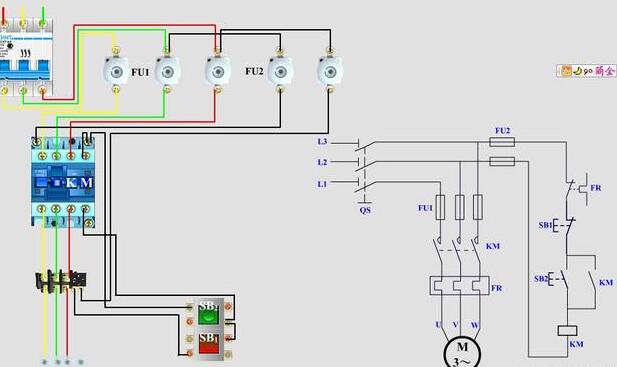

求助要求接一個三相水泵 帶工作指示燈 家里原來接的水泵由于各種原因經常燒壞 今天給你帶來水泵接線圖 希望你能看到 當然有需要的朋友也可以收藏一下

　　這張圖開始是在網上找到的，不知道您發現了其中的問題了嗎？

一是控制回路熱繼器的輔助點應該用常開觸點，否則，無法啟動;二是，熱繼電器符號為FR;三是控制回路無短路保護用的熔斷器。澆地一般不用高低水位，防缺相，一般啟動加一個JD—6電相綜合保護器，控制電源380就可以了

這種事正確詳細的示意圖，有什么不明白的你可以l聯系在線客服 直到解決你的問題為止
